          自動電壓調節器

          1、工作原理

          自動電壓調節器是由AC-DC-AC變換器、刀開關QS、斷路器QF、接觸器KM以及補償變壓器組成。AC-DC-AC變換器采用全控型電力電子器件,可以實現能量雙向流動。刀開關QS是在檢修時切到旁路狀態。接觸器KM是在補償狀態下,斷開或接通負載用。自動電壓調節器通過采樣電網電壓,實時監測電網電壓是否偏離設定值,一旦偏離設定值,即控制AC-DC-AC變換器輸出與電網電壓極性相同或相反的電壓,調節串聯在主回路中補償變壓器的電壓幅值和極性,保證負載端電壓的穩定。


          2、性能特點

          ?  采用新型電力電子技術,電壓無極調節,調節精度高,調節過程不閃斷。

          ?  變換器功率部分采用LCL濾波方式,濾波效果好,輸出中無高頻諧波注入負載,對其它系統和設備沒有干擾。

          ?  可按用戶要求調節補償電壓,調壓速度可以設置,且采用分相控制獨立調節輸出電壓,適應嚴重不平衡負載。

          ?  變換器采用模塊化設計,維護方便、擴展性好。

          ?  具備過載保護、軟/硬件過流保護、電網過/欠壓保護、過溫保護、頻率異常保護等,提高供電的可靠性。

          ?  具備限流輸出功能,能夠持續有效補償,不因超載而退出運行。

          ?  具有故障報警及記憶功能,可存儲30個故障天的故障記錄,在存儲范圍內,不限條數。

          3、型號與外觀

          20211129091119_85468

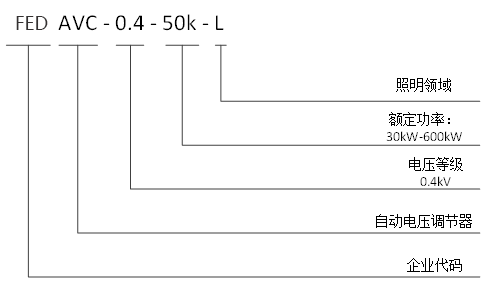

          型號說明


          自動電壓調節器

          4、技術參數

          項目

          單相220V系列

          三相380V+N系列

          海拔高度

          1500

          1500

          環境溫度

          -20+50

          -20+50

          相對濕度

          90%,月平均最低溫度25℃表面無凝露

          90%,月平均最低溫度25℃表面無凝露

          污穢等級

          Ⅲ級以下

          Ⅲ級以下

          工作電壓

          AC220V-20%+20%

          AC380V-20%+20%

          工作頻率

          50Hz±5%

          50Hz±5%

          輸出

          輸出電壓

          220V±1%

          220V±1%

          調壓方式

          無極、無觸點

          無極、無觸點

          調節方式

          分相調節

          分相調節

          諧波電壓畸變率

          1%

          1%

          效率

          95%

          95%

          功率因數

          0.5 滯后到 0.7 超前

          0.5 滯后到 0.7 超前

          SCR旁路

          顯示

          7寸觸摸屏,提供參數設置、功率信息顯示、故障記錄、歷史曲線等

          7寸觸摸屏,提供參數設置、功率信息顯示、故障記錄、歷史曲線等

          噪音

          65dB

          65dB

          通訊方式

          4RS485通信接口(支持 GPRS/WIFI 無線通訊)、以太網接口、USB接口

          4RS485通信接口(支持 GPRS/WIFI 無線通訊)、以太網接口、USB接口

          保護功能

          過載、軟/硬件過流、電網過/欠壓、過溫、頻率異常保護等

          過載、軟/硬件過流、電網過/欠壓、過溫、頻率異常保護等

          散熱方式

          強制風冷

          強制風冷

          進線方式

          上進線、上出線

          上進線、上出線

          防護等級

          IP20

          IP20


          5、規格型號

          整柜裝置型號

          常用型號

          額定功率(kW

          系統電壓(V

          外形尺寸:寬**高(mm

          冷卻方式

          FED AVC-0.4-30k-L

          30

          400

          600*400*1000

          強制風冷

          FED AVC-0.4-45k-L

          45

          400

          600*400*1000

          強制風冷

          FED AVC-0.4-60k-L

          60

          400

          750*550*1400

          強制風冷

          FED AVC-0.4-90k-L

          90

          400

          750*550*1400

          強制風冷

          FED AVC-0.4-120k-L

          120

          400

          900*700*1800

          強制風冷

          FED AVC-0.4-150k-L

          150

          400

          900*700*1800

          強制風冷
