        2. 菲爾頓電氣科技(南京)有限公司
          家用儲能產品
          商用儲能產品
          電能質量產品
          有源電力濾波器

          1、工作原理

          FED APF系列有源電力濾波器的工作原理是實時檢測負載電流,基于指定次諧波電流檢測算法將諧波電流逐次分離,按照設定的濾波百分比生成控制信號驅動IGBT輸出與負載諧波電流幅值相同相位相反的補償電流,達到諧波抵消的目的。


          2、性能特點

          ?  采用DSP+CPLD全數字控制核心、三電平拓撲技術、先進的諧波檢測算法和PWM控制策略實現諧波電流的精確補償。

          ?  采用模塊化設計,方便多模塊并聯,占地空間小、維護方便。

          ?  獨立風道和獨立板倉結構設計,保證設備的穩定運行。

          ?  濾除諧波次數范圍廣,可濾除2~50次諧波,并同時解決三相不平衡問題。

          ?  諧波濾除率高,在容量允許條件下,諧波電流濾除率可高達95%。

          ?  可設定100%限流輸出,保證設備長期穩定運行。

          3、主要應用場合

          石化行業,數據中心,醫院行業,藥品制造,鋼鐵行業,半導體制造業,輕工紡織業等等。

          4、型號說明與外觀


          06

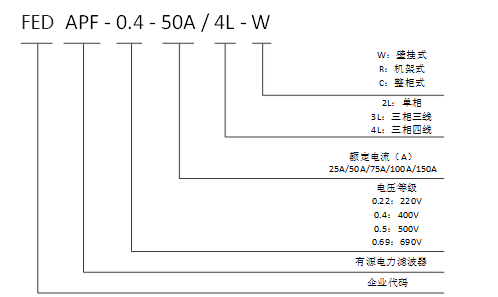

          型號說明

          有源電力濾波器



          5、技術參數



          220V系列

          380V系列

          500V系列

          690V系列

          海拔高度

          <2000m,2000米以上按照GB/T3859.2降額使用

          <2000m,2000米以上按照GB/T3859.2降額使用

          <2000m,2000米以上按照GB/T3859.2降額使用

          <2000m,2000米以上按照GB/T3859.2降額使用

          環境溫度

          -20~+50℃

          -20~+50℃

          -20~+50℃

          -20~+50℃

          相對濕度

          ≤90%,月最低溫度25℃表面無凝露

          ≤90%,月最低溫度25℃表面無凝露

          ≤90%,月最低溫度25℃表面無凝露

          ≤90%,月最低溫度25℃表面無凝露

          污穢等級

          Ⅲ級以下

          Ⅲ級以下

          Ⅲ級以下

          Ⅲ級以下

          工作電壓

          AC220V±20%

          AC380V±20%

          AC500V±20%

          AC690V±20%

          工作頻率

          50Hz±5%

          50Hz±5%

          50Hz±5%

          50Hz±5%

          補償電流

          25A

          25A、50A、75A、100A、150A

          100A

          100A

          電網結構

          L/N

          三相三線/三相四線

          三相三線/三相四線

          三相三線/三相四線

          并聯臺數

          不限

          不限

          不限

          不限

          整機效率

          >97%

          >97%

          >97%

          >97%

          開關頻率

          32kHz

          16kHz

          12.8kHz

          12.8kHz

          補償范圍

          2~50次,單次補償率可調

          2~50次,單次補償率可調

          2~25次,單次補償率可調

          2~25次,單次補償率可調

          功能選擇

          諧波

          諧波、諧波+不平衡

          諧波、諧波+不平衡

          諧波、諧波+不平衡

          諧波補償率

          >95%

          >92%

          >92%

          >92%

          中性線濾波能力



          中性線濾波能力為相濾波能力的3倍

          中性線濾波能力為相濾波能力的3倍

          中性線濾波能力為相濾波能力的3倍

          全響應時間

          <10ms

          <40ms

          <40ms

          <40ms

          噪音

          ≤60dB

          ≤60dB

          ≤65dB

          ≤65dB

          通訊方式

          2路RS485通信接口(支持GPRS/WIFI)

          2路RS485通信接口(支持 GPRS/WIFI)

          2路RS485通信接口(支持 GPRS/WIFI)

          2路RS485通信接口(支持 GPRS/WIFI)

          保護功能

          過載、軟/硬件過流、電網過欠壓、電源故障、過溫、頻率異常保護等

          過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

          過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

          過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

          安裝方式

          機架/壁掛

          機架/壁掛

          機架

          機架

          進線方式

          后進線(機架式)、上進線(壁掛式)

          后進線(機架式)、上進線(壁掛式)

          后進線

          后進線

          防護等級

          IP20

          IP20

          IP20

          IP20


          6、規格型號

          模塊型號

          常用型號

          額定電流(A)

          系統電壓(V)

          外形尺寸:寬*深*高

          冷卻方式

           FED APF-0.22-25A/2L-R

          25

          220

          220*330*160

          強制風冷

          FED APF-0.4-25A/4L-R

          25

          400

          460*490*89

          強制風冷

          FED APF-0.4-50A/4L-R

          50

          400

          460*490*89

          強制風冷

          FED APF-0.4-75A/4L-R

          75

          400

          500*510*190

          強制風冷

          FED APF-0.4-100A/4L-R

          100

          400

          500*550*240

          強制風冷

          FED APF-0.4-150A/4L-R

          150

          400

          500*550*240

          強制風冷

          FED APF-0.5-100A/4L-R

          100

          500

          495*675*275

          強制風冷

          FED APF-0.69-100A/4L-R

          100

          690

          495*675*275

          強制風冷



          整柜裝置型號

          常用型號

          額定電流(A)

          系統電壓(V)

          外形尺寸:寬*深*高

          冷卻方式

          FED APF-0.4-100A/4L-C

          100

          400

          1000*1000*2200

          強制風冷

          FED APF-0.4-150A/4L-C

          150

          400

          1000*1000*2200

          強制風冷

          FED APF-0.4-200A/4L-C

          200

          400

          1000*1000*2200

          強制風冷

          FED APF-0.4-250A/4L-C

          250

          400

          1000*1000*2200

          強制風冷

          FED APF-0.4-300A/4L-C

          300

          400

          1000*1000*2200

          強制風冷

          FED APF-0.4-400A/4L-C

          400

          400

          1000*1000*2200

          強制風冷

          FED APF-0.5-300A/4L-C

          300

          500

          1000*1000*2200

          強制風冷

          FED APF-0.69-300A/4L-C

          300

          690

          1000*1000*2200

          強制風冷
